¿Qué es un detector de gases y para qué sirve en espacios confinados?
Conoce qué es un detector de gases, qué parámetros mide, cómo funciona y por qué es fundamental para identificar atmósferas peligrosas antes y durante trabajos en espacios confinados.
Introducción
Antes de ingresar a un espacio confinado, uno de los principales peligros que debe evaluarse es la atmósfera interior.
El aire puede contener una cantidad insuficiente o excesiva de oxígeno, gases inflamables, gases tóxicos o sustancias que pueden generar una atmósfera peligrosa. Además, las condiciones pueden cambiar durante el desarrollo de la actividad.
Para identificar estas condiciones se utilizan detectores de gases, equipos diseñados para medir determinados parámetros de la atmósfera y alertar al trabajador cuando se alcanzan concentraciones peligrosas.
La Resolución 0491 de 2020 establece que el empleador debe asumir que todo espacio confinado contiene una atmósfera potencialmente peligrosa, realizar su monitoreo y registrar los resultados.
⚠️ Importante: Un detector de gases no hace segura una atmósfera peligrosa. Su función es medir y alertar para que puedan tomarse las medidas de control correspondientes.
¿Qué es un detector de gases?
Un detector de gases es un equipo de medición utilizado para identificar y cuantificar la presencia o concentración de determinados gases o condiciones atmosféricas.
Dependiendo del modelo y de los sensores instalados, puede medir parámetros como:
Oxígeno (O₂).
Gases o vapores inflamables.
Monóxido de carbono (CO).
Sulfuro de hidrógeno (H₂S).
Otros gases tóxicos específicos.
La Resolución 0491 establece que los equipos utilizados en espacios confinados deben monitorear normalmente la concentración de oxígeno y gases inflamables y, dependiendo de los riesgos identificados, también CO, H₂S u otros gases tóxicos.
¿Para qué sirve un detector de gases?
Su principal función es proporcionar información sobre las condiciones atmosféricas del espacio para determinar si existen condiciones peligrosas.
Puede utilizarse para:
Detectar deficiencia de oxígeno
Identifica cuando la concentración de oxígeno se encuentra por debajo del nivel establecido para una atmósfera respirable.
La Resolución 0491 considera deficiente una atmósfera cuando el oxígeno es inferior al 19,5 % en volumen.
También considera enriquecida una atmósfera cuando supera el 23,5 %.
Detectar gases inflamables
Permite identificar la presencia de gases o vapores que pueden generar una atmósfera explosiva o inflamable.
El equipo puede expresar esta condición como porcentaje del Límite Inferior de Explosividad (LIE o LEL).
Detectar gases tóxicos
Dependiendo de los sensores instalados, puede detectar gases como:
CO.
H₂S.
Otros contaminantes específicos asociados al proceso.
La selección de los gases que deben monitorearse debe basarse en la identificación de peligros y evaluación de riesgos del espacio y de la actividad.
¿Qué mide un detector de gases?
No todos los detectores miden los mismos gases.
Un equipo puede tener uno, dos, tres, cuatro o más sensores, dependiendo de su diseño.
Un detector utilizado frecuentemente para espacios confinados puede tener una configuración como:
Parámetro
¿Qué permite identificar?
O₂
Deficiencia o enriquecimiento de oxígeno
LEL/LIE
Presencia de gases o vapores inflamables
CO
Presencia de monóxido de carbono
H₂S
Presencia de sulfuro de hidrógeno
Otros gases
Depende del proceso y riesgo identificado
Para recordar: Que un detector tenga cuatro sensores no significa que sea adecuado para cualquier espacio confinado. Los sensores deben seleccionarse de acuerdo con los peligros que pueden estar presentes.
¿Cómo funciona un detector de gases?
El funcionamiento depende de la tecnología utilizada en cada sensor.
El sensor detecta el gas o condición atmosférica y el equipo convierte esa información en una lectura que puede ser interpretada por el usuario.
Cuando la concentración alcanza un nivel configurado como peligroso, el detector puede activar diferentes alarmas.
🔊 Alarma audible
Emite un sonido para advertir al trabajador.
💡 Alarma visual
Utiliza indicadores luminosos para mostrar una condición de alarma.
📳 Alarma vibratoria
Es especialmente importante en ambientes con niveles elevados de ruido, donde una alarma sonora podría pasar desapercibida.
La Resolución 0491 exige que los equipos de monitoreo tengan alarmas audibles y visibles; para trabajos con alto nivel sonoro, los equipos portátiles deben contar además con alarma vibratoria.
¿Qué significa LEL o LIE?
LIE significa Límite Inferior de Explosividad.
En inglés se utiliza frecuentemente la sigla LEL (Lower Explosive Limit).
Representa la concentración mínima de un gas, vapor o niebla inflamable en el aire a partir de la cual puede formarse una mezcla capaz de inflamarse o explotar en presencia de una fuente de ignición.
Por ejemplo, un detector puede mostrar una lectura como:
5 % LEL
Esto no significa necesariamente que haya un 5 % de gas en el aire. Significa que la concentración detectada corresponde al 5 % del límite inferior de explosividad específico de la sustancia.
La Resolución 0491 define el LIE como la concentración mínima de gases, vapores o nieblas inflamables en aire por debajo de la cual la mezcla no es explosiva.
¿Qué significa ppm?
ppm significa partes por millón.
Es una unidad utilizada frecuentemente para expresar concentraciones muy pequeñas de determinados gases.
Por ejemplo:
10 ppm de CO
significa que existen 10 partes de monóxido de carbono por cada millón de partes de la mezcla de aire y gas.
Los detectores pueden mostrar las concentraciones de determinados gases tóxicos en ppm.
En la práctica: El usuario no debe interpretar una lectura únicamente por el número que aparece en pantalla. Debe conocer qué gas está midiendo, cuáles son los límites aplicables y qué acciones establece el procedimiento de trabajo.
¿Cuándo se debe utilizar?
En trabajos en espacios confinados, la evaluación atmosférica debe realizarse antes del ingreso y durante el trabajo cuando corresponda.
La Resolución 0491 establece que las mediciones deben efectuarse:
Antes de realizar los trabajos.
En cada ingreso al espacio confinado.
Desde el exterior o una zona segura.
De manera estratificada.
De forma continua cuando las condiciones o el análisis de riesgos así lo determinen.
¿Qué es el monitoreo estratificado?
Los gases no necesariamente se distribuyen de manera uniforme dentro de un espacio.
Algunos pueden concentrarse en las zonas superiores, mientras que otros pueden acumularse en las zonas inferiores.
Por eso, la medición no debe limitarse a introducir el detector por la entrada y observar una única lectura.
La Resolución 0491 define el monitoreo estratificado como la medición realizada en la parte:
Superior.
Media.
Inferior.
La norma establece además que deben realizarse muestreos en distancias no mayores de 1,2 metros, considerando el tiempo de respuesta del medidor. Medición estratificada La evaluación debe considerar las diferentes zonas del espacio y no solamente el punto cercano a la entrada.
¿El detector debe utilizarse dentro del espacio?
Depende de la estrategia de monitoreo y del equipo utilizado.

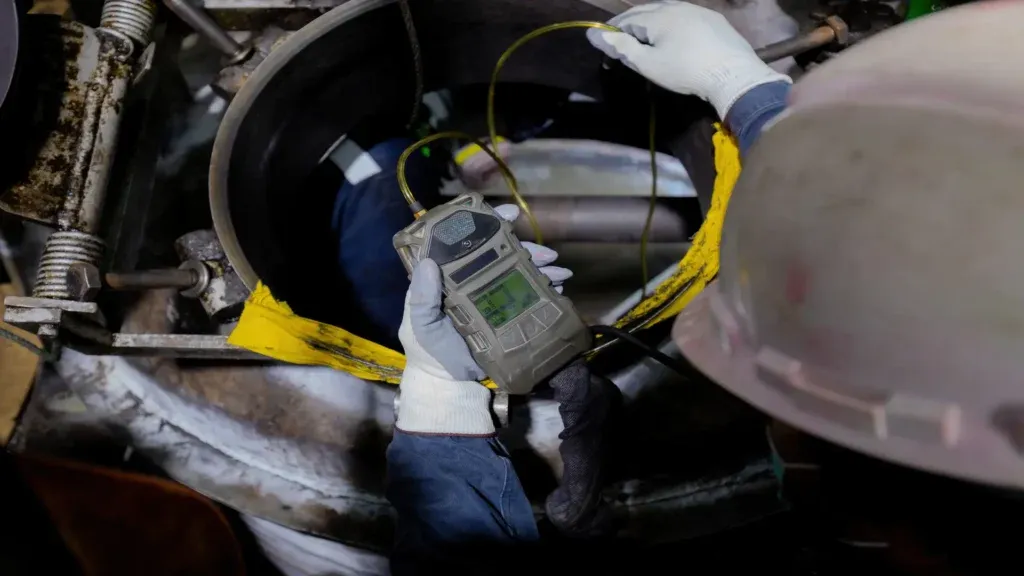

Cuando se utiliza un equipo portátil con bomba y sonda, la atmósfera puede evaluarse desde una zona segura antes de que el trabajador ingrese.
Para el control permanente de la atmósfera, la Resolución 0491 contempla que el trabajador entrante lleve un equipo portátil, con bomba o por difusión, que realice las mediciones dentro de su zona de respiración.
Esto permite detectar cambios en las condiciones atmosféricas mientras se desarrolla la actividad.
¿Qué diferencia existe entre difusión y bomba?
Detector por difusión
El gas llega al sensor mediante el movimiento natural de la atmósfera.
Ventaja: equipo sencillo y portátil.
Limitación: la medición depende de que el gas llegue adecuadamente hasta los sensores.
Detector con bomba
Una bomba aspira una muestra de aire hacia los sensores mediante una sonda.
Esto permite realizar mediciones desde una posición más segura y, dependiendo del equipo, alcanzar zonas que no serían accesibles directamente.
Importante: El uso de una bomba no elimina la necesidad de realizar correctamente el monitoreo estratificado ni de seguir las instrucciones del fabricante.
¿Qué características debe tener un detector para espacios confinados?
La selección depende del análisis de riesgos, pero la Resolución 0491 establece condiciones específicas para los equipos de medición.
Entre ellas:
Lectura directa.
Alarmas audibles y visibles.
Alarma vibratoria cuando las condiciones de ruido lo requieran.
Protección contra interferencias electromagnéticas y de radiofrecuencia.
Monitoreo de oxígeno y gases inflamables.
Sensores adicionales según los riesgos presentes.
Certificación como equipo intrínsecamente seguro por un organismo internacional reconocido.
Indicaciones sobre el estado de alimentación eléctrica.
Alarma de batería baja.
Medio para evaluar la carga restante.
Sistema de fijación segura cuando sea portátil.
Bomba y sonda cuando se requieran para el monitoreo desde el exterior.
Pruebas de funcionamiento y ajuste de sensores según las instrucciones del fabricante.
¿Qué es una prueba funcional o bump test?
La prueba funcional es un procedimiento mediante el cual se expone el equipo a una concentración conocida de gas patrón para verificar que:
Los sensores responden.
El equipo detecta el gas.
Las alarmas funcionan.
El equipo está en condiciones de realizar la medición.
La Resolución 0491 define la prueba funcional como el proceso mediante el cual el equipo se expone a una concentración esperada de gas patrón para verificar la funcionalidad de los sensores y las alarmas.
Además, la norma establece que la prueba funcional debe realizarse antes de cada uso y que debe indicar si es necesario realizar un ajuste de sensores.
¿Qué es el ajuste de sensores?
El ajuste de sensores es el proceso mediante el cual se ajustan los sensores del detector para que puedan medir correctamente y mostrar los valores correspondientes a la concentración del gas.
No debe confundirse:
Prueba funcional ≠ ajuste de sensores
La prueba funcional verifica que el equipo responda correctamente.
El ajuste modifica la respuesta del sensor cuando es necesario y debe realizarse siguiendo el procedimiento establecido por el fabricante.
La Resolución 0491 exige que las pruebas funcionales y ajustes se realicen conforme a las instrucciones del fabricante.
¿Se debe calibrar un detector de gases?
El mantenimiento, verificación, prueba funcional y ajuste de sensores deben realizarse de acuerdo con las especificaciones del fabricante y los procedimientos establecidos por la organización.
La Resolución 0491 establece que los equipos para medición de gases y vapores deben estar verificados y mantenidos de acuerdo con las especificaciones del fabricante.
Por eso, no debe asumirse que todos los detectores tienen el mismo intervalo o procedimiento de calibración.
Siempre debe consultarse el manual específico del fabricante.
¿Qué hacer si el detector activa una alarma?
Una alarma debe tratarse como una señal de peligro, no como una molestia que puede ignorarse.
Ante una alarma se debe:
Reconocer la condición de alarma.
Suspender la actividad cuando corresponda.
Seguir el procedimiento establecido.
Comunicar la situación al personal responsable.
Evacuar el espacio si el procedimiento lo establece.
Identificar la causa de la alteración.
Implementar los controles necesarios.
Reevaluar la atmósfera antes de autorizar nuevamente el ingreso.
🚨 Nunca se debe desactivar una alarma simplemente porque "el valor bajará después".
Errores frecuentes al utilizar detectores de gases
❌ Utilizar cualquier detector disponible
El equipo debe ser adecuado para los gases que pueden estar presentes.
❌ Medir solamente cerca de la entrada
La atmósfera puede variar dentro del espacio. Debe realizarse el monitoreo de acuerdo con el procedimiento y la evaluación de riesgos.
❌ No realizar la prueba funcional
La Resolución 0491 establece la prueba funcional antes de cada uso.
❌ Ignorar una alarma
Una alarma indica que debe evaluarse la condición y aplicarse el procedimiento establecido.
❌ Utilizar un detector con batería insuficiente
El estado de alimentación debe verificarse antes del ingreso.
❌ Pensar que el detector reemplaza la ventilación
El detector mide la atmósfera; no elimina el contaminante.
❌ Pensar que el detector reemplaza el análisis de riesgos
El equipo es una herramienta de monitoreo dentro de un sistema de control mucho más amplio.
¿Un detector de gases garantiza que el espacio sea seguro?
No.
El detector es solamente una herramienta para evaluar determinadas condiciones atmosféricas.
La seguridad del trabajo depende también de:
Identificación de peligros.
Evaluación de riesgos.
Aislamiento de energías.
Ventilación.
Procedimientos de trabajo.
Permiso de trabajo.
Personal autorizado.
Vigía.
Comunicación.
EPP.
Sistemas de protección.
Plan de emergencias y rescate.
La Resolución 0491 establece que la medición atmosférica forma parte de las medidas de control y que el trabajo debe gestionarse mediante un conjunto de medidas de prevención y protección.
Checklist rápido antes de utilizar un detector
☐ Equipo adecuado para los gases que pueden estar presentes. ☐ Equipo verificado y mantenido según fabricante. ☐ Estado físico del equipo revisado. ☐ Batería con carga suficiente. ☐ Sensores correspondientes instalados. ☐ Prueba funcional realizada antes del uso. ☐ Gas patrón certificado vigente para la prueba funcional. ☐ Ajuste de sensores realizado cuando corresponda. ☐ Alarmas audibles y visuales verificadas. ☐ Alarma vibratoria disponible cuando sea necesaria. ☐ Bomba y sonda verificadas, si aplican. ☐ Medición realizada desde una zona segura antes del ingreso. ☐ Monitoreo estratificado realizado. ☐ Resultados registrados. ☐ Monitoreo continuo implementado cuando el análisis de riesgos lo determine.
Ejemplo práctico
Un trabajador debe ingresar a un tanque para realizar mantenimiento.
Antes del ingreso, el personal realiza la evaluación atmosférica desde el exterior utilizando un detector con bomba y sonda.
Se evalúan diferentes niveles del tanque.
El equipo indica:
Oxígeno dentro del rango establecido.
Sin presencia significativa de gases inflamables.
CO dentro de los valores establecidos.
H₂S dentro de los valores establecidos.
Posteriormente se autoriza el ingreso conforme al procedimiento establecido.
Durante la actividad, el trabajador lleva un detector portátil para realizar el monitoreo correspondiente en su zona de respiración.
Si las condiciones atmosféricas cambian y el detector activa una alarma, la actividad debe detenerse y deben aplicarse las medidas definidas por el procedimiento de trabajo y emergencia.
Preguntas frecuentes
¿Todos los detectores de gases sirven para espacios confinados?
No. El equipo debe ser adecuado para los riesgos identificados, los gases que puedan estar presentes y las condiciones de trabajo.
¿Un detector de cuatro gases detecta todos los gases peligrosos?
No. Un detector de cuatro gases normalmente está configurado para determinados parámetros, pero la cantidad de sensores y los gases detectados dependen del modelo.
¿El detector mide oxígeno?
Los equipos destinados a este tipo de monitoreo pueden incorporar un sensor de oxígeno. La Resolución 0491 exige que el equipo utilizado para estos trabajos monitoree de forma normalizada la concentración de oxígeno y gases inflamables.
¿Se puede entrar si el detector no marca ninguna alarma?
La ausencia de alarma no significa por sí sola que el ingreso esté autorizado. Deben cumplirse todos los requisitos del procedimiento, permiso de trabajo, evaluación de riesgos y controles establecidos.
¿Quién puede realizar la medición?
La evaluación atmosférica debe ser realizada por una persona capacitada en el manejo del equipo correspondiente.
¿Qué pasa si el detector marca una atmósfera peligrosa?
Se deben implementar los controles definidos por la organización. Si después de implementar los controles persiste una atmósfera peligrosa, o el análisis de riesgos determina que puede presentarse, la Resolución 0491 contempla la necesidad de realizar medición continua.
Conclusión
El detector de gases es una herramienta fundamental para evaluar las condiciones atmosféricas durante los trabajos en espacios confinados.
Sin embargo, tener un detector no significa que el trabajo sea seguro.
El equipo debe ser adecuado para los riesgos identificados, mantenerse correctamente, someterse a las pruebas requeridas y utilizarse por personal capacitado.
La medición debe realizarse antes del ingreso y durante la actividad cuando corresponda, considerando las diferentes zonas del espacio y las condiciones que puedan cambiar durante el trabajo.
Para recordar: El detector no elimina el peligro. Lo detecta para que puedas tomar decisiones antes de que el peligro se convierta en un accidente.
Referencia normativa
Resolución 0491 de 2020 – Ministerio del Trabajo. Requisitos mínimos de seguridad para el desarrollo de trabajos en espacios confinados.
Resolución 2605 de 2020. Modifica disposiciones de la Resolución 0491 de 2020.
